| 斜板式鎖氣器 |
作用原理同錐式鎖氣器。重錐重量可以調節，使活門自動開啟和關閉。斜板式鎖氣器的直徑與管道直徑相等。本產品編制共有DN200-DN600六種規格。
|
 |
| |

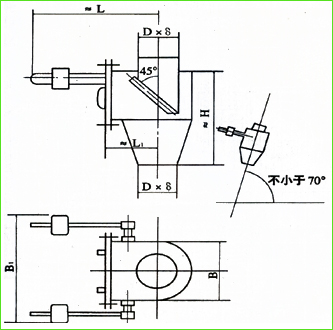

| 圖號 |
公稱通徑DN |
D×δ |
≈H |
B1 |
B |
≈L |
≈L1 |
重量Kg |
| mm |
| DD3201 |
200 |
219×6 |
670 |
430 |
730 |
658 |
237 |
96 |
| DD3202 |
250 |
273×7 |
740 |
500 |
820 |
685 |
264 |
124 |
| DD3203 |
300 |
325×8 |
765 |
530 |
860 |
760 |
289 |
149 |
| DD3204 |
400 |
426×10 |
920 |
650 |
1010 |
811 |
340 |
222 |
| DD3205 |
500 |
530×6 |
1100 |
740 |
1130 |
1012 |
391 |
313 |
| DD3206 |
600 |
630×6 |
1200 |
840 |
1270 |
1127 |
441 |
|
|
| |   |
|
|
